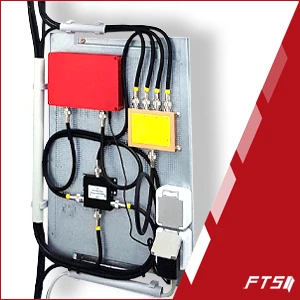

Repeater im Gebäude richtig installieren
Überall gleichmäßiger Handyempfang dank effektiver Signal-Verteilung

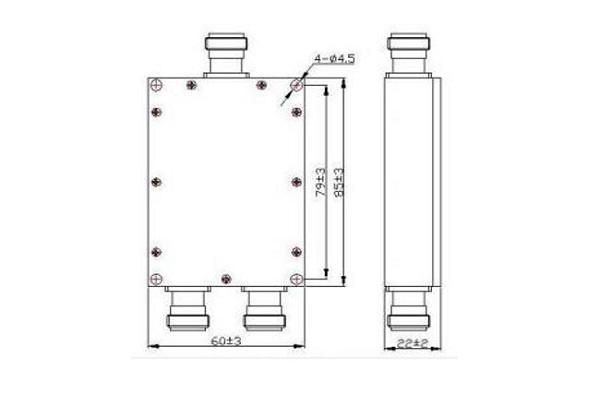

An den Repeatern gibt es für außen und für innen jeweils nur einen Antennenanschluss. Will man mehrere Innenantennen anschließen, muss das Signal aufgesplittet werden. Nun kann man nicht einfach die einzelnen Kabel aneinander zwirbeln, sondern es müssen verschiedene Faktoren berücksichtigt werden. Deshalb gibt es vorgefertigte Antennenverteiler, Antennenkoppler, Splitter oder Wilkinsonteiler. Wenn das Signal auf 2 Antennen aufgeteilt wird, halbiert sich die Leistung. Deshalb gibt es 3dB Verlust (3dB entsprechen einer Verdopplung bzw. Halbierung). Werden Wilkinsonteiler für 3, 4 oder 6 Antennen verwendet, wird der Verlust je Anschluss entsprechend größer. Selbstverständlich berechnen wir für Sie die notwendigen Parameter.
Die Mobilfunknetze werden auf immer mehr verschiedenen Frequenzbereichen übertragen. Dem entsprechend kann man die Splitter und Verteiler unterteilen in Geräte bis 2700 MHz und Splitter bis 6 GHz. Preislich unterscheiden sich die Splitter auch. Nutzen Sie auch unsere Qualitäts-Verbindungskabel.
Die gute Funktion der Repeater hängt maßgebend von der Qualität des Zubehörs und vom Kabel ab.
Weitere Informationen zum Spezialzubehör der 5G- und LTE-Repeaternlesen Sie hier.
Antennentyp : Rundstrahlantenne
Art..Nr: FTS 96146

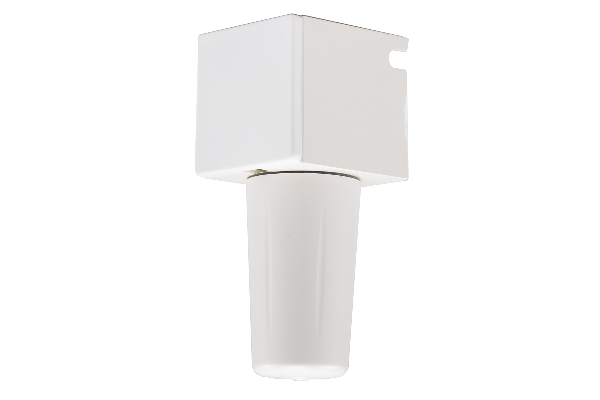

Antennentyp : Rundstrahlantenne
Art..Nr: FTS 96087
Innenleiter Typ : Starrer Leiter
Art..Nr: FTS 95973
Innenleiter Typ : Starrer Leiter

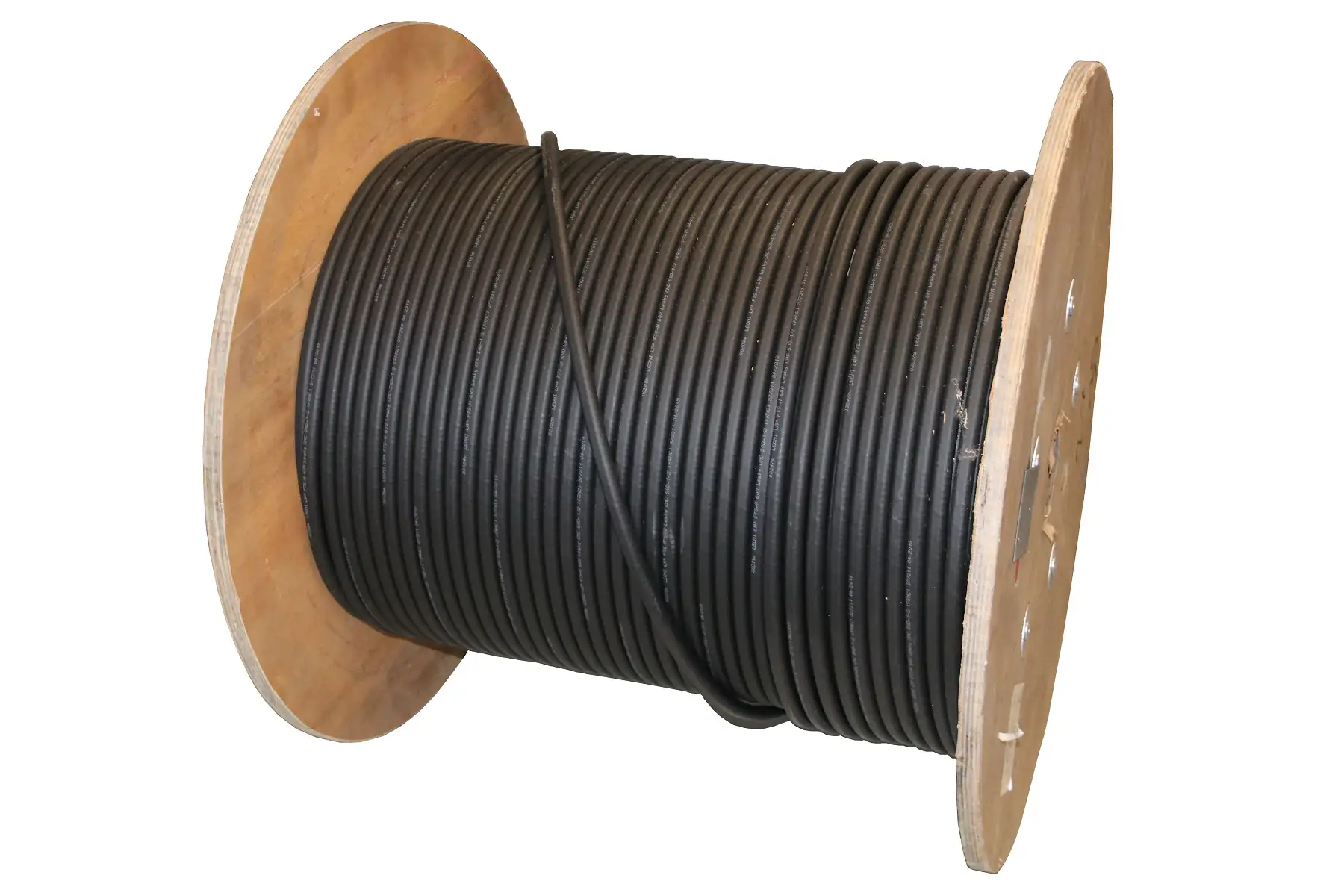

Art..Nr: FTS 96372
Antennentyp : Rundstrahlantenne
Art..Nr: FTS 95875
Antennentyp : Richtfunkantenne
Art..Nr: FTS 96033
Antennentyp : Rundstrahlantenne
Art..Nr: FTS 95789
Antennentyp : Rundstrahlantenne
Art..Nr: FTS 96036
Repeatersysteme mit Qualitätszubehör
Die heutigen Mobilfunknetze arbeiten gleichzeitig auf einer Vielzahl von Frequenzbereichen. Dem entsprechend muss sämtliches Zubehör dieser Breitbandigkeit auch gerecht werden. Mit hoher Verstärkungsleistung entsteht die Gefahr zu Passiverer Intermodulation (PIM)
Was ist PIM?Passive Intermodulation (PIM) tritt in Hochfrequenzsystemen auf, wenn Nichtlinearitäten in passiven Bauelementen wie Verbindungen, Steckverbindern, Kabeln oder Antennen zu unerwünschten Signalen führen, die sich innerhalb des Systems vermischen und Interferenzen verursachen können.
Die Bedeutung von "Low PIM"liegt darin, sicherzustellen, dass diese unerwünschten Intermodulationsprodukte auf ein Minimum reduziert werden. Dies ist besonders wichtig in drahtlosen Kommunikationssystemen, wo PIM zu Störungen und einer Verschlechterung der Signalqualität führen kann.
In Mobilfunknetzen, ist eine geringe PIM von entscheidender Bedeutung, da sie die Gesamtleistung des Systems beeinflusst. Hohe PIM-Werte führen zu Interferenzen. Die Netzabdeckung, die Datenübertragungsraten und die Gesamtleistung des Netzwerks hängt maßgebend davon ab.Wie wird LOW PIM bei der Installation erreicht?
- ✓ 1. Verwendung von hochwertigen bzw. zertifizierten Repeatern und Zubehörteilen
- ✓ 2. Verwendung von dämpfungsarmen und gut geschirmten Koaxialleitungen.
- ✓ 3. Richtige Montage der Anschlussstecker.
- ✓ 4. Sicherstellung, dass keine lockersitzenden Stecker und Schraubverbindungen existieren.
- ✓ 5. Verwendung von LowPIM Antennen
Verteiler, Splitter, Combiner und Co.: Unterschiede

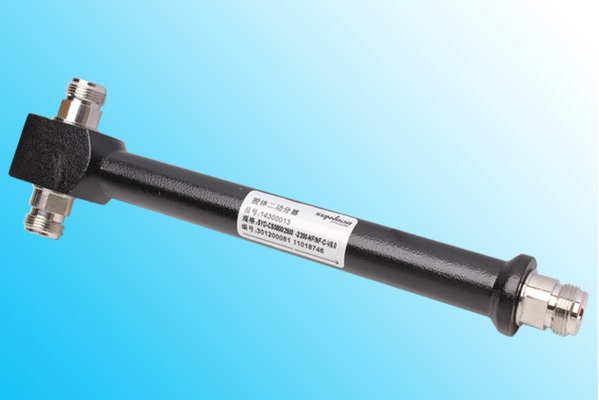

| Splitter | Sind die einfache Form um das HF-Signal vom Repeater auf mehrere Innenantennen zu verteilen. In dieser einfachen Form wird dies mit abgestimmten Koaxialumwegleitungen erzielt. |
| Wilkinson Teiler/Splitter | Sind moderne Verteiler für Innenantennen. Diese Teiler sind auf Leiterplattenbasis konstruiert. Die Anschlüsse sind oft schon gut entkoppelt. |
| Combiner | Bei Combinern sind die Ausgänge(Eingänge) untereinander entkoppelt. Mit Combinern werden Verstärker auf eine Leitung zusammengeschaltet. Die Entkopplung muss größer 20dB sein. |

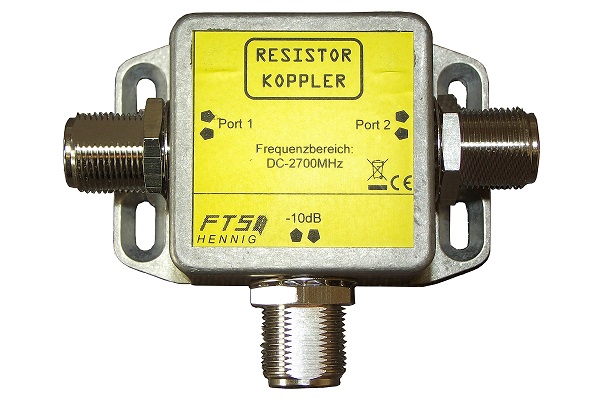

| Resistorkoppler | Wird zum Auskoppeln von Innenantennen, die in Reihe geschaltet sind, verwendet. Die Durchgangsdämpfung ist sehr gering. Die Auskoppeldämpfung kann unterschiedliche Werte annehmen (10dB, 15dB, 20dB). |
Repeaterverbindungskabel für die Repeateranlage
Um eine gleichmäßige Leistungsabgabe der Innenantennen und Außenantennen zu gewährleisten, sollten die Anschlusskabel zwischen dem Antennensplitter und den Antennen gleich lang sein (symmetrisch).
Die Repeater-Verbindungskabel werden immer speziell für Sie gefertigt, denn jedes Gebäude und jede Installation ist anders. Die Kabel kann man frei bis zu einer Länge von 20m auswählen. Wird Ihre Repeater Installation größer, setzen Sie sich dazu mit uns in Verbindung. Sie können dafür gerne unser Kontaktformular verwenden.
Bei der Installation eines Repeaters bitte unbedingt die Installationsanleitung beachten. Hilfe zur Installation und weitere Kenngrößen der Repeater gibt es im Blog.
